Tugas Pendahuluan Percobaan 2 Kondisi 12
Buatlah rangkaian
seperti gambar percobaan
2, ganti probe dengan seven segment dan ubah besar sumber
menjadi 3 volt
2. Gambar Rangkaian Simulasi [Kembali]
Percobaan 2a
4. Prinsip Kerja Rangkain
[Kembali]

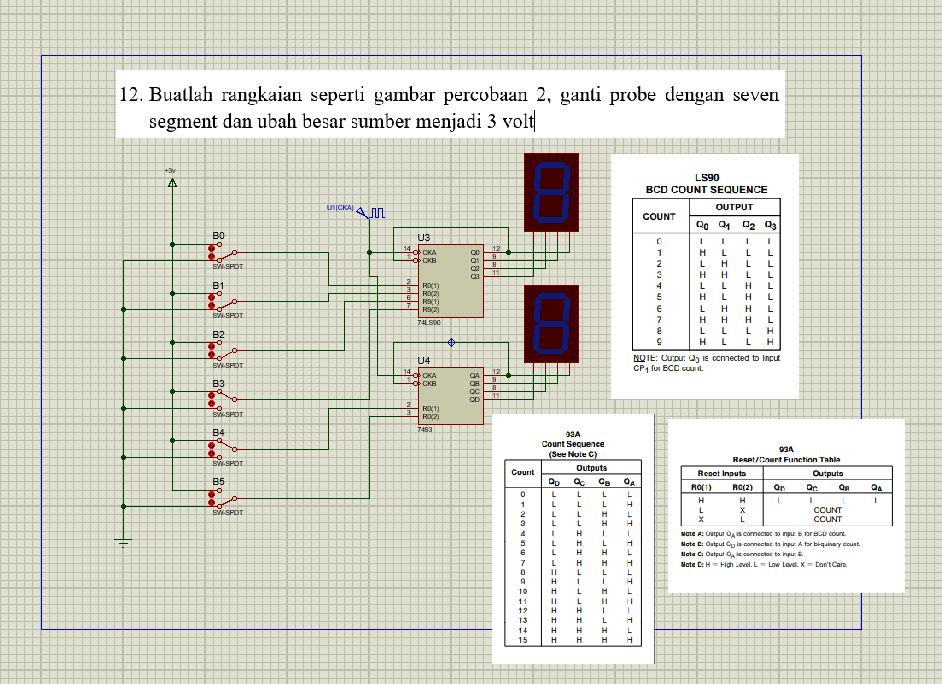

Pada percobaan ini, percobaan yang dipilih adalah percobaan 2 kondisi 12. Pada rangkaian ini, diperintahkan untuk membuat rangkaian asyncronous binarry counter, yang menggunakan dua buah IC counter yaitu tipe 74LS90 dan 7493. IC tersebut dirangkai seperti gambar percobaan 2 dan mengganti probe dengan seven segment serta mengubah besar sumber menjadi 3 volt.
Pada percobaan ini kita menggunakan swicth sebagai penentu kondisi maka ketika switch dimainkan maka counter akan mulai menghitung naik dan menjadi counter up
